Bản mã là gì?
Bản mã (tiếng Anh là Gusset Plate) là một tấm thép hình vuông, chữ nhật, hoặc các hình dạng khác, được sử dụng để kết nối các thành phần kết cấu lại với nhau. Chúng thường được dùng ở đầu cọc bê tông, liên kết dầm và cột trong kết cấu thép, hoặc để gia cố các khớp nối. Bản mã có thể được gắn bằng bu lông hoặc hàn.
Alt: Hình ảnh minh họa bản mã thép được sử dụng trong kết cấu thép
Đặc điểm của bản mã thép
Ưu điểm của bản mã thép:
- Độ bền cao: Chịu lực tốt, ít bị biến dạng.
- Chống ăn mòn: Được mạ kẽm hoặc sơn phủ bảo vệ.
- Trọng lượng lớn: Đảm bảo sự vững chắc cho kết cấu.
- Ứng dụng đa dạng: Sử dụng trong nhiều lĩnh vực.
Alt: Bản mã thép
Cấu tạo của thép bản mã
Thép bản mã được làm từ hợp kim sắt (Fe) và các nguyên tố khác như carbon (C), mangan (Mn), silic (Si), lưu huỳnh (S), photpho (P).
Thành phần hóa học:
- Sắt (Fe): >98%
- Carbon (C): 0.15 – 0.3%
- Mangan (Mn): 0.6 – 0.9%
- Silic (Si): 0.15 – 0.3%
- Lưu huỳnh (S): <0.05%
- Photpho (P): <0.05%
Tùy theo thành phần, thép bản mã được phân loại thành thép carbon thấp, thép carbon cao, thép hợp kim, thép không gỉ.
Các loại mác thép và giá thép bản mã
Các mác thép sản xuất theo tiêu chuẩn JIS G3101 thường được sử dụng bao gồm SS330, SS400, SS490, SS540, mỗi loại có thành phần hóa học và cơ tính khác nhau.
Các loại thép bản mã phổ biến
- Bản mã đục lỗ: Dùng làm lan can, hàng rào.
- Bản mã thép gập: Ứng dụng trong cơ khí và xây dựng.
- Bản mã mạ kẽm: Sử dụng trong môi trường ẩm ướt.
- Bản mã SS400: Dùng trong xây dựng cơ bản.
- Bản mã inox (SUS 304, SUS 201): Chịu được môi trường khắc nghiệt.
- Bản mã chân cột: Làm chân cột cho công trình.
- Bản mã đầu cọc: Dùng trong xây dựng cầu, nhà cao tầng.
- Bản mã cắt theo mẫu: Sản xuất theo yêu cầu riêng.
Ứng dụng thép bản mã
Trong xây dựng:
Liên kết dầm, cột trong:
- Nhà tiền chế
- Nhà xưởng
- Công trình kết cấu thép
Alt: Kết nối dầm cột trong kết cấu thép bằng bản mã
Trong thi công cọc bê tông:
Liên kết các đoạn cọc bê tông cốt thép.
Alt: Bản mã dùng để nối cọc bê tông
Trong xưởng sản xuất:
Cố định máy móc công nghiệp với sàn nhà xưởng.

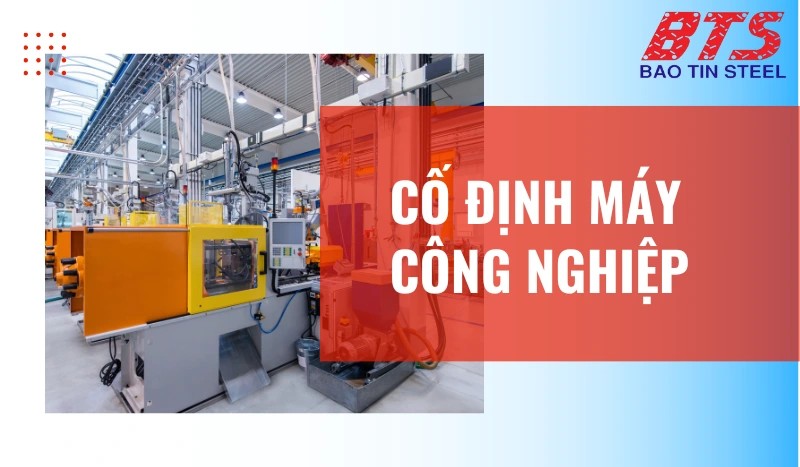

Alt: Bản mã dùng để cố định máy móc trong sản xuất
Quy cách bản mã thép
Bản mã có nhiều hình dạng: tròn, vuông, chữ nhật, thang, tam giác. Kiểu dáng phụ thuộc vào vị trí và cách kết nối trong kết cấu. Bản mã không đục lỗ được hàn, bản mã có đục lỗ dùng bu lông.
Alt: Bản vẽ thiết kế bản mã thép
Cách tính khối lượng thép bản mã
Công thức: Trọng lượng (kg) = Độ dày (mm) x Chiều rộng (mm) x Chiều dài (mm) x 7.85 (g/cm³)
Lựa chọn bản mã phù hợp
Cần xem xét:
- Vị trí thi công
- Môi trường thi công
- Thiết kế công trình
- Yêu cầu chịu lực
- Vật liệu
Đơn vị gia công thép bản mã
Có nhiều đơn vị gia công bản mã thép theo yêu cầu, đảm bảo chất lượng và uy tín.
